Orkli Misch-, Regel- & Umschaltventile – Effiziente Steuerung für Heizsysteme

Die motorbetätigten Zonenventile sind nach der Funktion von "0" oder "1" Reglern (auf/zu) zur Anwendung in geschlossenen Kreisläufen in Heizungsanlagen und Solaranlagen, zur Aufheizung von Sanitärwasser oder im Klimabereich konzipiert worden. Die 2-Wege-Motorventile sind ausgestattet mit einem beidseitigen 1" Innengewinde.Technische Daten:- Flüssigkeitstemperatur -20ºC - 160ºC.- Flüssigkeit: Wasser mit bis zu 50% Glykol- Höchstzulässige Umgebungstemperatur: 50°C- Höchstzulässiger statischer Druck: - 10 bar- Höchstzulässiger Differenzdruck: DN 25 (1"): 0,6 bar- Öffnungszeit: < 12 Sekunden - Schließzeit: < 5 Sekunden - Versorgungsspannung: 230 V- Verbrauch: 6 W- Kabellänge: 60 cmHinweis:Entspricht den EU Verordnungen 89/336/EEC und 73/23/EEC

Die motorbetätigten Zonenventile sind nach der Funktion von "0" oder "1" Reglern (auf/zu) zur Anwendung in geschlossenen Kreisläufen in Heizungsanlagen und Solaranlagen, zur Aufheizung von Sanitärwasser oder im Klimabereich konzipiert worden. Die 2-Wege-Motorventile sind ausgestattet mit einem beidseitigen 1" Innengewinde.Technische Daten:- Flüssigkeitstemperatur -20ºC - 160ºC- Flüssigkeit: Wasser mit bis zu 50% Glykol- Höchstzulässige Umgebungstemperatur: 50°C- Höchstzulässiger statischer Druck: - 10 bar- Höchstzulässiger Differenzdruck: DN 25 (1"): 0,6 bar- Öffnungszeit: < 12 Sekunden- Schließzeit: < 5 Sekunden - Versorgungsspannung: 230 V- Verbrauch: 6 W- Kabellänge: 60 cm Hinweis:Entspricht den EU Verordnungen 89/336/EEC und 73/23/EEC

Die motorbetätigten Zonenventile sind nach der Funktion von "0" oder "1" Reglern (auf/zu) zur Anwendung in geschlossenen Kreisläufen in Heizungsanlagen und Solaranlagen, zur Aufheizung von Sanitärwasser oder im Klimabereich konzipiert worden. Die 2-Wege-Motorventile sind ausgestattet mit einem beidseitigen 1/2" Innengewinde.Technische Daten:- Flüssigkeitstemperatur -20ºC - 160ºC.- Flüssigkeit: Wasser mit bis zu 50% Glykol.- Höchstzulässige Umgebungstemperatur: 50°C- Höchstzulässiger statischer Druck: - 10 bar- Höchstzulässiger Differenzdruck: 1,4 bar- Öffnungszeit: < 12 Sekunden- Schließzeit: < 5 Sekunden- Versorgungsspannung: 230 V- Verbrauch: 6 W- Kabellänge: 60 cmHinweis:Entspricht den EU Verordnungen 89/336/EEC und 73/23/EEC

Die motorbetätigten Zonenventile mit Endschalter sind nach der Funktion von "0" oder "1" Reglern (auf/zu) zur Anwendung in geschlossenen Kreisläufen in Heizungsanlagen und Solaranlagen, zur Aufheizung von Sanitärwasser oder im Klimabereich konzipiert worden. Die 2-Wege-Motorventile sind ausgestattet mit einem beidseitigen 3/4" Innengewinde.Der Mikroschalter mit Endschaltersignal wird in Betrieb gesetzt, wenn das Ventil unter Spannung steht. Auf diese Weise kann jede gewünschte Vorrichtung mit diesem Mikroschalter gesteuert werden (z. B. Einschalten einer Umwälzpumpe).Technische Daten:- Flüssigkeitstemperatur -20ºC - 160ºC.- Flüssigkeit: Wasser mit bis zu 50% Glykol.- Höchstzulässige Umgebungstemperatur: 50°C- Höchstzulässiger statischer Druck: - 10 bar- Höchstzulässiger Differenzdruck: DN 20 (3/4"): 0,7 bar- Öffnungszeit: < 12 Sekunden- Schließzeit: < 5 Sekunden- Versorgungsspannung: 230 V- Verbrauch: 6 W- Kabellänge: 60 cm Hinweis:Entspricht den EU Verordnungen 89/336/EEC und 73/23/EEC

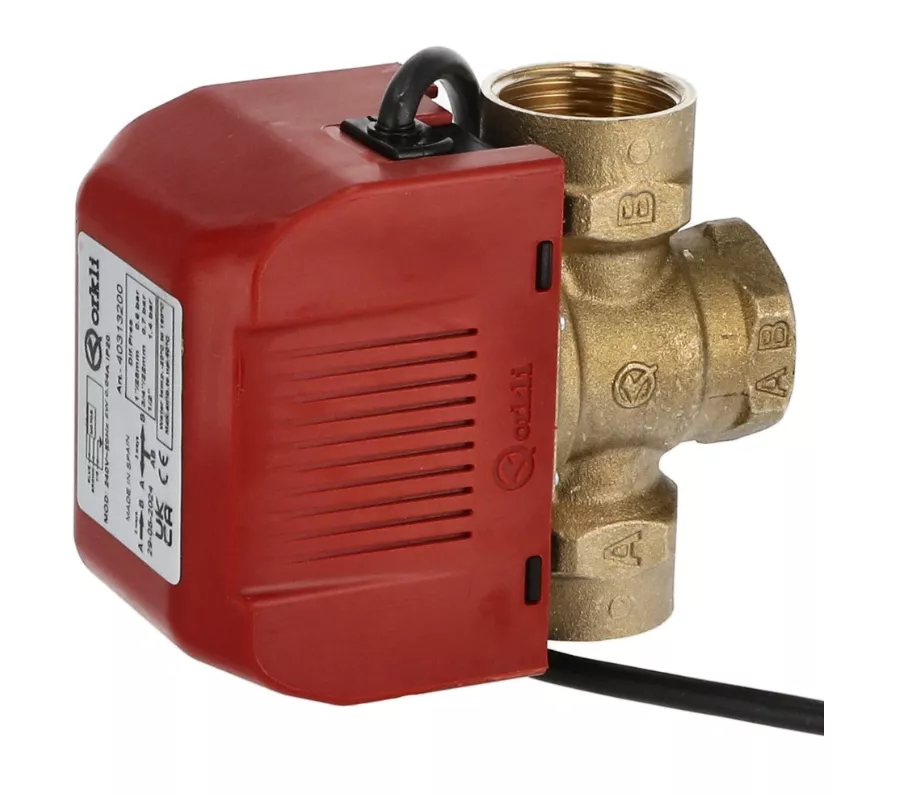

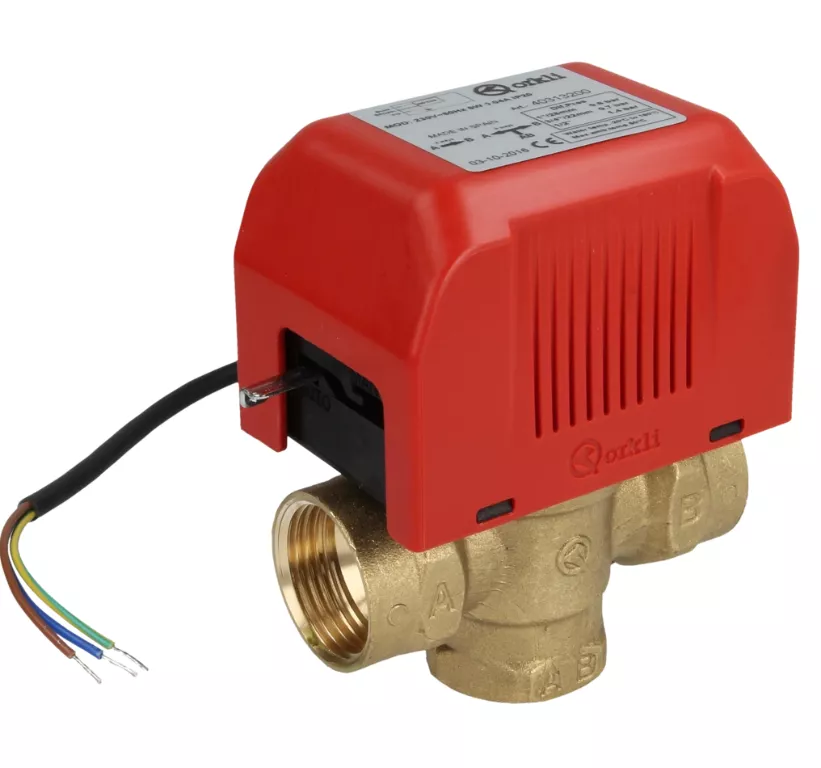

Die motorbetätigten Zonenventile sind nach der Funktion von "0" oder "1" Reglern (auf/zu) zur Anwendung in geschlossenen Kreisläufen in Heizungsanlagen und Solaranlagen, zur Aufheizung von Sanitärwasser oder im Klimabereich konzipiert worden. Die 3-Wege-Motorventile sind ausgestattet mit einem allseitigen 1" Außengewinde.Technische Daten:- Flüssigkeitstemperatur -20ºC - 160ºC.- Flüssigkeit: Wasser mit bis zu 50% Glykol- Höchstzulässige Umgebungstemperatur: 50°C- Höchstzulässiger statischer Druck: - 10 bar- Höchstzulässiger Differenzdruck: DN 25 (1"): 0,6 bar- Öffnungszeit: < 12 Sekunden- Schließzeit: < 5 Sekunden - Versorgungsspannung: 230 V/24 V- Verbrauch: 6 W- Kabellänge: 60 cmHinweis:Entspricht den EU Verordnungen 89/336/EEC und 73/23/EEC

Die motorbetätigten Zonenventile mit Endschalter sind nach der Funktion von "0" oder "1" Reglern (auf/zu) zur Anwendung in geschlossenen Kreisläufen in Heizungsanlagen und Solaranlagen, zur Aufheizung von Sanitärwasser oder im Klimabereich konzipiert worden. Die 3-Wege-Motorventile sind ausgestattet mit einem allseitigen 1" Innengewinde. Der Mikroschalter mit Endschaltersignal wird in Betrieb gesetzt, wenn das Ventil unter Spannung steht. Auf diese Weise kann jede gewünschte Vorrichtung mit diesem Mikroschalter gesteuert werden (z. B. Einschalten einer Umwälzpumpe).Technische Daten:- Flüssigkeitstemperatur -20ºC - 160ºC.- Flüssigkeit: Wasser mit bis zu 50% Glykol- Höchstzulässige Umgebungstemperatur: 50°C- Höchstzulässiger statischer Druck: - 10 bar- Höchstzulässiger Differenzdruck: DN 25 (1"): 0,6 bar- Öffnungszeit: < 12 Sekunden- Schließzeit: < 5 Sekunden- Versorgungsspannung: 230 V- Verbrauch: 6 W- Kabellänge: 60 cmHinweis:Entspricht den EU Verordnungen 89/336/EEC und 73/23/EEC

Die motorbetätigten Zonenventile sind nach der Funktion von "0" oder "1" Reglern (auf/zu) zur Anwendung in geschlossenen Kreisläufen in Heizungsanlagen und Solaranlagen, zur Aufheizung von Sanitärwasser oder im Klimabereich konzipiert worden. Die 3-Wege-Motorventile sind ausgestattet mit einem allseitigen 3/4" Außengewinde.Technische Daten:- Flüssigkeitstemperatur -20ºC - 160ºC.- Flüssigkeit: Wasser mit bis zu 50% Glykol- Höchstzulässige Umgebungstemperatur: 50°C- Höchstzulässiger statischer Druck: - 10 bar- Höchstzulässiger Differenzdruck: DN 20 (3/4"): 0,7 bar- Öffnungszeit: < 12 Sekunden- Schließzeit: < 5 Sekunden- Versorgungsspannung: 230 V- Verbrauch: 6 W- Kabellänge: 60 cmHinweis:Entspricht den EU Verordnungen 89/336/EEC und 73/23/EEC

Die motorbetätigten Zonenventile mit Endschalter sind nach der Funktion von "0" oder "1" Reglern (auf/zu) zur Anwendung in geschlossenen Kreisläufen in Heizungsanlagen und Solaranlagen, zur Aufheizung von Sanitärwasser oder im Klimabereich konzipiert worden. Die 3-Wege-Motorventile sind ausgestattet mit einem allseitigen 3/4" Innengewinde. Der Mikroschalter mit Endschaltersignal wird in Betrieb gesetzt, wenn das Ventil unter Spannung steht. Auf diese Weise kann jede gewünschte Vorrichtung mit diesem Mikroschalter gesteuert werden (z. B. Einschalten einer Umwälzpumpe).Technische Daten:- Flüssigkeitstemperatur -20ºC - 160ºC.- Flüssigkeit: Wasser mit bis zu 50% Glykol- Höchstzulässige Umgebungstemperatur: 50°C- Höchstzulässiger statischer Druck: - 10 bar- Höchstzulässiger Differenzdruck: DN 20 (3/4"): 0,7 bar- Öffnungszeit: < 12 Sekunden- Schließzeit: < 5 Sekunden- Versorgungsspannung: 230 V- Verbrauch: 6 W- Kabellänge: 60 cmHinweis:Entspricht den EU Verordnungen 89/336/EEC und 73/23/EEC

Die motorbetätigten Zonenventile sind nach der Funktion von "0" oder "1" Reglern (auf/zu) zur Anwendung in geschlossenen Kreisläufen in Heizungsanlagen, zur Aufheizung von Sanitärwasser oder im Klimabereich konzipiert worden. Die 3-Wege-Motorventile sind ausgestattet mit einem allseitigen 3/4" Innengewinde.Technische Daten:- Niedrigste Fließtemperatur: -20 °C- Höchstzulässige Fließtemperatur: 160°C- Höchstzulässige Umgebungstemperatur: 50°C- Höchstzulässiger statischer Druck: - 10 bar- Höchstzulässiger Differenzdruck: DN 20 (3/4"): 0,7 bar- Öffnungszeit: < 12 Sekunden - Schließzeit: < 5 Sekunden- Versorgungsspannung: 230 V- Verbrauch: 6 W- Kabellänge: 60 cm Hinweis:Entspricht den EU Verordnungen 89/336/EEC und 73/23/EEC

Der Motor 230V  ist passend für die 2- bzw. 3-Wegeventile Typ VZ/VZD und ist ausgestattet mit einem 5-adrigen (4+1 Erde) Kabel mit einer Länge von 60 cm.

Hersteller: Orkli Technische Daten: 2-Wege-Motorventil 3/4" IG mit Endschalter 230V, Orkli-Nr.: 30220200max 10 bar, -5 -90°C, Schließzeit 8s / Öffnungszeit 12 s, 6W, Messing, EPDM, 5 Adern (4 + 1 Erdung)2-Wege-Motorventil 1/2" IG ohne Endschalter 230V, Orkli-Nr.: 30110200max 10 bar, -20 -160°C, Schließzeit 5s / Öffnungszeit 12 s, 5W, Messing, EPDM, 3 Adern (2 + 1 Erdung)2-Wege-Motorventil 1" IG ohne Endschalter 230V, Orkli-Nr.: 30313200max 10 bar, -5 -90°C, Schließzeit 8s / Öffnungszeit 12 s, 6W, Messing, EPDM, 3 Adern (2 + 1 Erdung) 2-Wege-Motorventil 1" AG ohne Endschalter 230V, Orkli-Nr.: 30710200max 10 bar, -5 -90°C, Schließzeit 8s / Öffnungszeit 12 s, 6W, Messing, EPDM, 3 Adern (2 + 1 Erdung) 3-Wege-Motorventil 1/2" IG mit Endschalter 230V, Orkli-Nr.: 40123200max 10 bar, -5 -90°C, Schließzeit 5s / Öffnungszeit 10 s, 6W, Messing, EPDM, 5 Adern (4 + 1 Erdung) 3-Wege-Motorventil 3/4" IG mit Endschalter 230V, Orkli-Nr.: 40220200max 10 bar, -5 -90°C, Schließzeit 5s / Öffnungszeit 10 s, 6W, Messing, EPDM, 5 Adern (4 + 1 Erdung) 3-Wege-Motorventil 1" IG mit Endschalter 230V, Orkli-Nr.: 40320200max 10 bar, -5 -90°C, Schließzeit 5s / Öffnungszeit 10 s, 6W, Messing, EPDM, 5 Adern (4 + 1 Erdung) 3-Wege-Motorventil 3/4" IG ohne Endschalter 230V, Orkli-Nr.: 40210200max 10 bar, -5 -90°C, Schließzeit 5s / Öffnungszeit 10 s, 6W, Messing, EPDM, 3 Adern (2 + 1 Erdung) 3-Wege-Motorventil 3/4" AG ohne Endschalter 230V, Orkli-Nr.: 40610200max 10 bar, -5 -90°C, Schließzeit 5s / Öffnungszeit 10 s, 6W, Messing, EPDM, 3 Adern (2 + 1 Erdung)3-Wege-Motorventil 1" AG ohne Endschalter 230V, Orkli-Nr.: 40710200max 10 bar, -5 -90°C, Schließzeit 5s / Öffnungszeit 10 s, 6W, Messing, EPDM, 3 Adern (2 + 1 Erdung) 3-Wege-Motorventil 1" IG ohne Endschalter 230V, Orkli-Nr.: 40313200max 10 bar, -5 -90°C, Schließzeit 5s / Öffnungszeit 10 s, 6W, Messing, EPDM, 3 Adern (2 + 1 Erdung) Motor für 2/3-Wege-Ventile 230V mit Mikroschalter, neue Ventilversion, Orkli-Nr. 50024200Der Motor mit Hilfskontakt passend für VZ/VZD, 2- und 3-Wege-Zonenventile mit abnehmbarem Motor ab Baujahr 2011. Der Rücklauf erfolgt mittels Federkraft. Geeignet für Ventilkörper mit abgeflachten Flanken auf der Welle. Durch Anpassung der Kupplung robuster als die Vorgängerversion.Technische Daten: Schließzeit 5s / Öffnungszeit 12s, Kabellänge 0,6, 230V~Hinweis: Nicht passend für alte Ventile mit geschlitzter Welle.Motor für 2/3-Wege-Ventile 230V ohne Mikroschalter, neue Ventilversion, Orkli-Nr. 50014200Der Motor passend für VZ/VZD, 2- und 3-Wege-Zonenventile mit abnehmbarem Motor ab Baujahr 2011. Der Rücklauf erfolgt mittels Federkraft. Geeignet für Ventilkörper mit einflächiger Welle. Durch Anpassung der Kupplung robuster als die Vorgängerversion.Technische Daten: Schließzeit 5s / Öffnungszeit 12s, Kabellänge 0,6, 230V~Hinweis: Nicht passend für alte Ventile mit geschlitzter Welle.Zonenventilunterteil 2-Wege 3/4" IG | Zonenventilunterteil 3-Wege I" IGDie 2- und 3-Wege-Zonenventile-Unterteile Typ VZD wird in Verbindung mit 2-Punkt-Regelungen in Heizungs-, Warmwasser-, Trinkwasser-, und Klimaanlagen verwendet. Die Motoren können bei dieser Version getauscht werden ohne das ganze Ventil tauschen zu müssen und dem entsprechenden Aufwand. Vielseitige Anwendungsmöglichkeiten gestatten den Einsatz als Zonenregelung von Heizanlagen, Aufteilung der Durchflussmengen, sowie Vorrang-Schaltungen zur Warmwasserbereitung. Die einsetzbaren Motoren des Zonenventils benötigen lediglich eine 1-polige Ansteuerung. Es wird kein Wechselkontakt benötigt da sie federbelastet umschalten.Hinweis: Das Ventil hat eine 1-flächige Welle. Die Lieferung erfolgt ohne Motor. Orkli 2-Wege-Zonenventil 3/4" AG, Orkli-Nr.: 30213200230V 50 Hz, max. 10 bar, -20 - 160°C, 5W, 3 Adern (2 + 1 Erdung) Orkli 2-Wege-Zonenventil 3/4" AG, Orkli-Nr.: 30213200230V 50 Hz, max. 10 bar, -20 - 160°C, 5W, 3 Adern (2 + 1 Erdung) Orkli 2-Wege-Zonenventil 1" IG mit Endschalter, Orkli-Nr.: 30223200230V 50 Hz, max. 10 bar, -20 - 160°C, 5W, Adern (4 + 1 Erdung) Orkli 3-Wege-Zonenventil 1/2" IG, Orkli-Nr.: 40313200230V 50 Hz, max. 10 bar, -20 - 160°C, 5W, 3 Adern (2 + 1 Erdung)

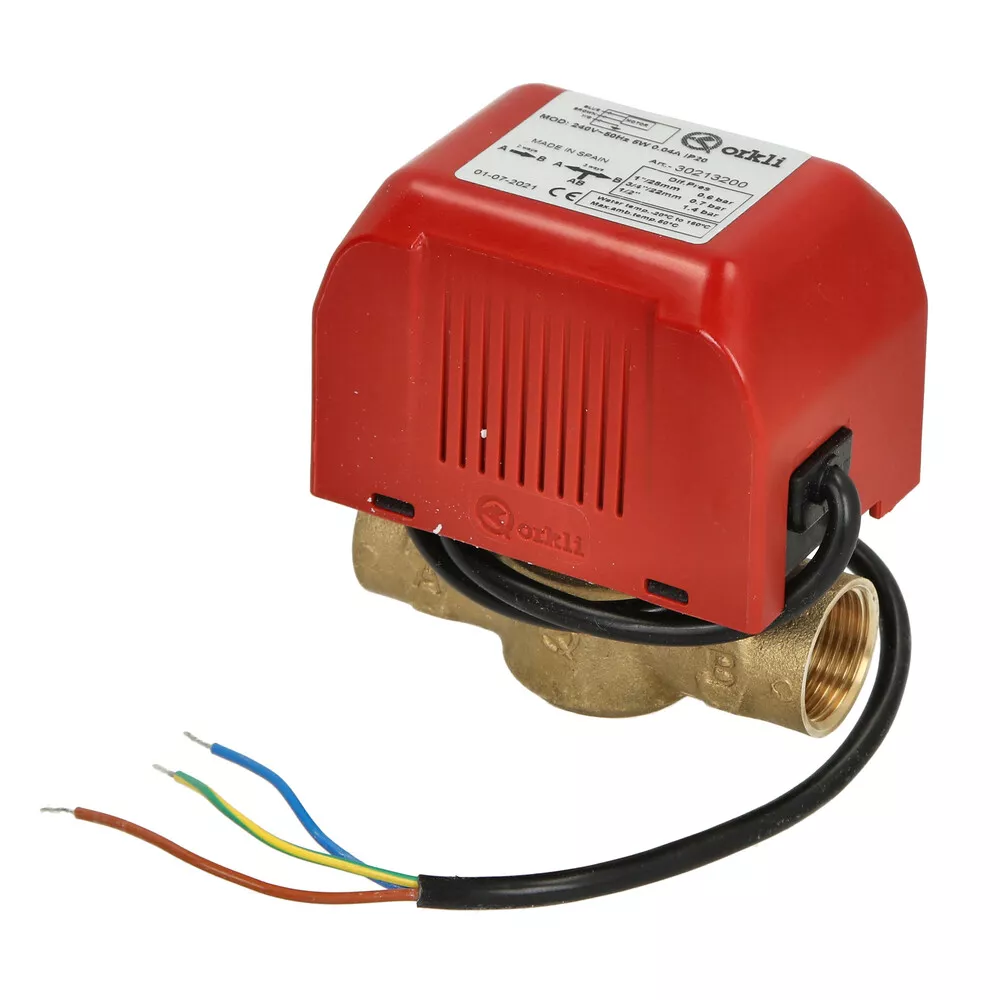

Die Orkli motorgesteuerten Zonenventile sind für den Einsatz in primären Kreisläufen von Solaranlagen und Heizungsanlagen geeignet. Die 2-Wege-Zonenventile sind ausgestattet mit einem beidseitigen 3/4" Innengewinde. Technische Daten:- Hysteresemotor: 230 V, 50 Hz- Maximaler Druck: 10 bar- Maximaler Differenzdruck 2-Wege: DN 20 (3/4") = 0,6 bar- Flüssigkeitstemperatur: - 20° C bis 160° C- Flüssigkeit: Wasser mit bis zu 50 % Glykol- Kabellänge: 60 cm- 3 Adern (2 + 1 Erdung)- Anschlussgröße:3/4"

Umschaltventil für Heizungs- und Solaranlagen. Vielseitig einsetzbar zur Umlenkung eines Mediumkreislaufs. Das Ventil fährt ohne Spannung federbelastet in die Ausgangsposition zurück, es wird kein Wechselkontakt benötigt. Geeignet für hohe Temperaturen und Wasser-Glykolgemische bietet es sich auch für den Einsatz in Solaranlagen an. Für den Notbetrieb verfügt der Motor über eine Handaufstellung. Technische Daten:Anschlussgröße: 1" IGSpannung [V]: 230Medientemperatur [°C]: -20 .. 160Druck max. [bar]: 10Leistungsaufnahme [W]: 5Schließzeit [s]: 5Öffnungszeit [s]: 12Kabellänge [mm]: 600Gewicht [kg] 0,91Lieferumfang:1 Stck Orkli 3-Wege-Zonenventil 1" IG ohne Endschalter | 40313200

Umschaltventil für Heizungs- und Solaranlagen. Vielseitig einsetzbar zur Umlenkung eines Mediumkreislaufs. Das Ventil fährt ohne Spannung federbelastet in die Ausgangsposition zurück, es wird kein Wechselkontakt benötigt. Geeignet für hohe Temperaturen und Wasser-Glykolgemische bietet es sich auch für den Einsatz in Solaranlagen an. Für den Notbetrieb verfügt der Motor über eine Handaufstellung.Technische Daten:Anschlussgröße: 1/2" IGHilfsschalter: jaSpannung [V]: 230Medientemperatur [°C]: -20 .. 160Druck max. [bar]: 10Leistungsaufnahme [W]: 5Schließzeit [s]: 5Öffnungszeit [s]: 12Dichtung: EPDM Kabellänge [mm]: 600 Gewicht [kg]: 0,88 Lieferumfang:1 Stck. Orkli 3-Wege-Zonenventil 1/2" IG mit Endschalter | 40123200

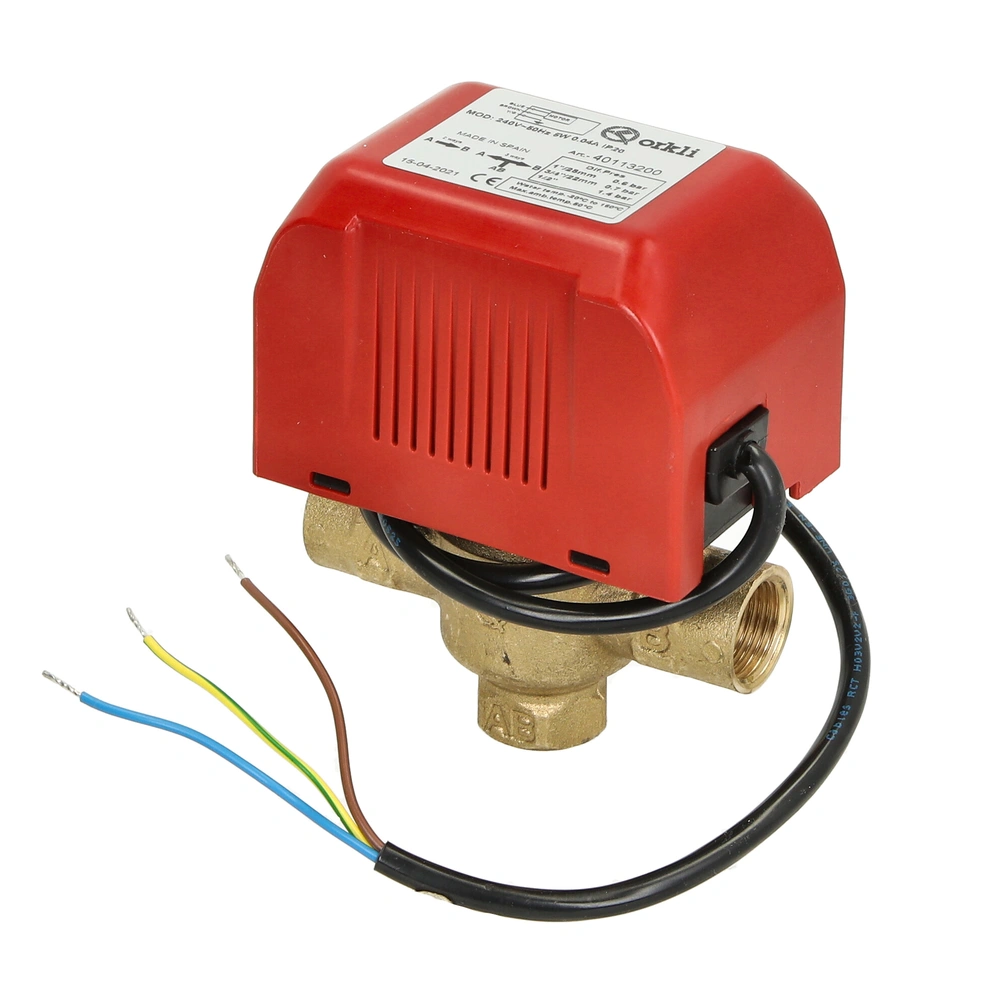

Hersteller: OrkliHersteller Nr.: 40113200Technische Daten:Anschlussgröße: 1/2" IG Hilfsschalter: nein Spannung [V]: 230 Medientemperatur [°C]: -20 .. 160 Druck max. [bar]: 10 Leistungsaufnahme [W]: 5 Schließzeit [s]: 5 Öffnungszeit [s]: 12 Medien: Wasser mit bis zu 50 % Glykol Gehäuse: Messing Dichtung: EPDM Kabellänge [mm]: 600Gewicht [kg]: 1Lieferumfang:1 Stck. Orkli 3-Wege-Zonenventil 1/2" IG ohne Endschalter | 40113200

Die Orkli motorgesteuerten  Zonenventile sind für den Einsatz in primären Kreisläufen von Solaranlagen und Heizungsanlagen geeignet. Die 3-Wege-Zonenventile sind ausgestattet mit allseitigem 1/2" Innengewinde.Technische Daten:- Hysteresemotor: 230 V, 50 Hz- Maximaler Druck: 10 bar- Maximaler Differenzdruck 3-Wege: DN 15 (1/2") = 1,4 bar- Flüssigkeitstemperatur: - 20° C bis 160° C- Flüssigkeit: Wasser mit bis zu 50 % Glykol- Kabellänge: 60 cm- Anschlussart: 3 Adern- Anschlussgröße: 1/2"- Anwendung: Solar- Typ: 3-Wege

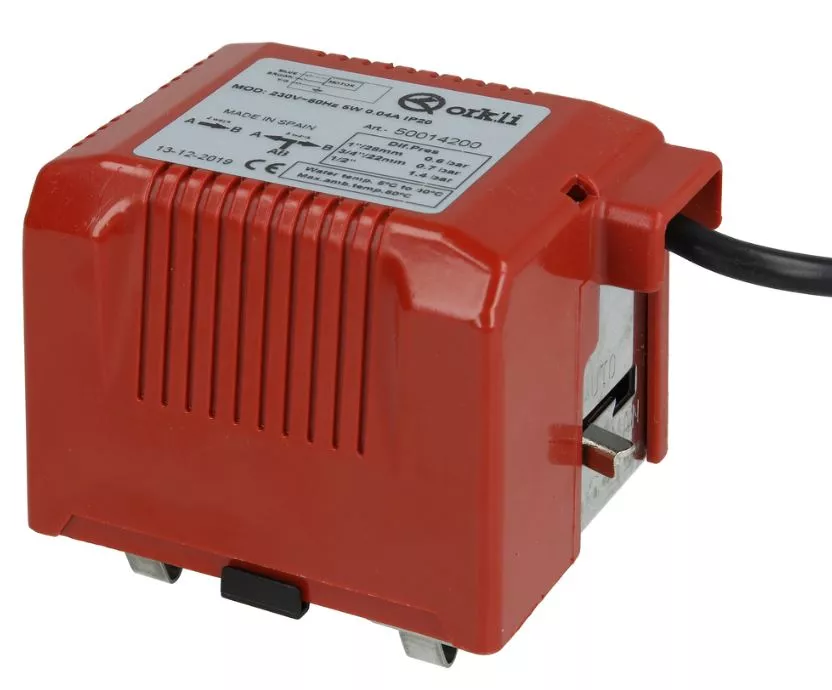

Hersteller: ORKLIHerstellernr.: 50014200 Der Motor passend für VZ/VZD, 2- und 3-Wege-Zonenventile mit abnehmbarem Motor ab Baujahr 2011. Der Rücklauf erfolgt mittels Federkraft. Geeignet für Ventilkörper mit einflächiger Welle. Durch Anpassung der Kupplung robuster als die Vorgängerversion. Hinweis: Nicht passend für alte Ventile mit geschlitzter Welle. ohne Mikroschalter, neue Ventilversion

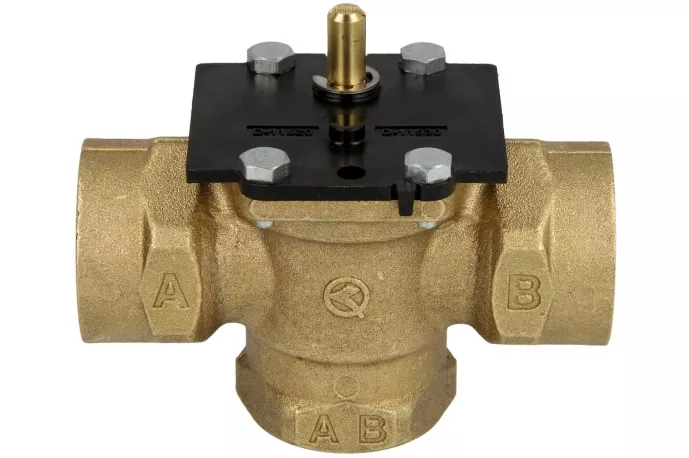

Die motorisierten Zonenventile-Unterteile Typ VZD (3-Wegeventil) werden in Verbindung mit "Auf-Zu"-Regelungen in Heizungs-, Warmwasser-, Trinkwasser-, und Klimaanlagen verwendet. Die vielseitigen Anwendungsmöglichkeiten gestatten den Einsatz zur Raumtemperatur-Zonenregelung von Heizanlagen, Regelung von Heizlüftern oder ähnlichen Individual-Klimageräten durch Aufteilung der Durchflussmenge, sowie einer unabhängige Regelung von Heizungs- und Warmwasseranlagen mit Vorrang einer dieser Anlagen. Die Steuerung der Zonenventile erfolgt über einen Luft- oder Wasserthermostat. Der Einbau der Zonenventile kann in allen Lagen erfolgen mit Ausnahme derjenigen Positionen, in denen das Steuerteil unterhalb der Horizontalebene liegt. Hinweis:Lieferung erfolgt ohne Motor!
