Passende Herstellerbereiche entdecken →Afriso Miniflex 3 Tankentnahmearmatur | 74310
Produktdetails
Hersteller: Afriso
Herstellernummer: 74310
Produktbeschreibung
Verschraubungssatz für 10er und 8er CU Rohr inkl.
Miniflex sind Kombinationsarmaturen aus Messing zum Anschluss einer Saug- und einer Rücklaufleitung.
Die Armatur wird von oben in den Tank eingeschraubt.
Das integrierte Rückschlagventil im Einschraubkörper verhindert ein Abreißen der Ölsäule in der Saugleitung während der Brennerstill-standszeit. Mit Hilfe des Schnellschlussventiles kann die Saugleitung im Notfall blitzschnell abgesperrt werden. Zur Fernbedienung des Schnellschlussventils ist eine Reißleine als Zubehör erhältlich.
Bei Saugleitungen, die mit stetigem Gefälle zum Tank hin verlegt wurden (selbstsichernde Leitungen), darf kein Rückschlagventil ein-gebaut sein, damit bei Undichtheiten in der Saugleitung das Öl in den Tank zurücklaufen kann. In diesem Fall muss das Rückschlag-ventil und das Schnellschlussventil durch ein reines Schnellschluss-ventil ersetzt werden. Ein Umrüstsatz ist als Zubehör erhältlich.
Technische Daten
- Afriso Miniflex 3 Messing
- Anschluss von Saug-Rücklauf- und Messleitung
- Tankanschluss DN 25 (1")
- Schlauchlänge: 3,15 m
Lieferumfang

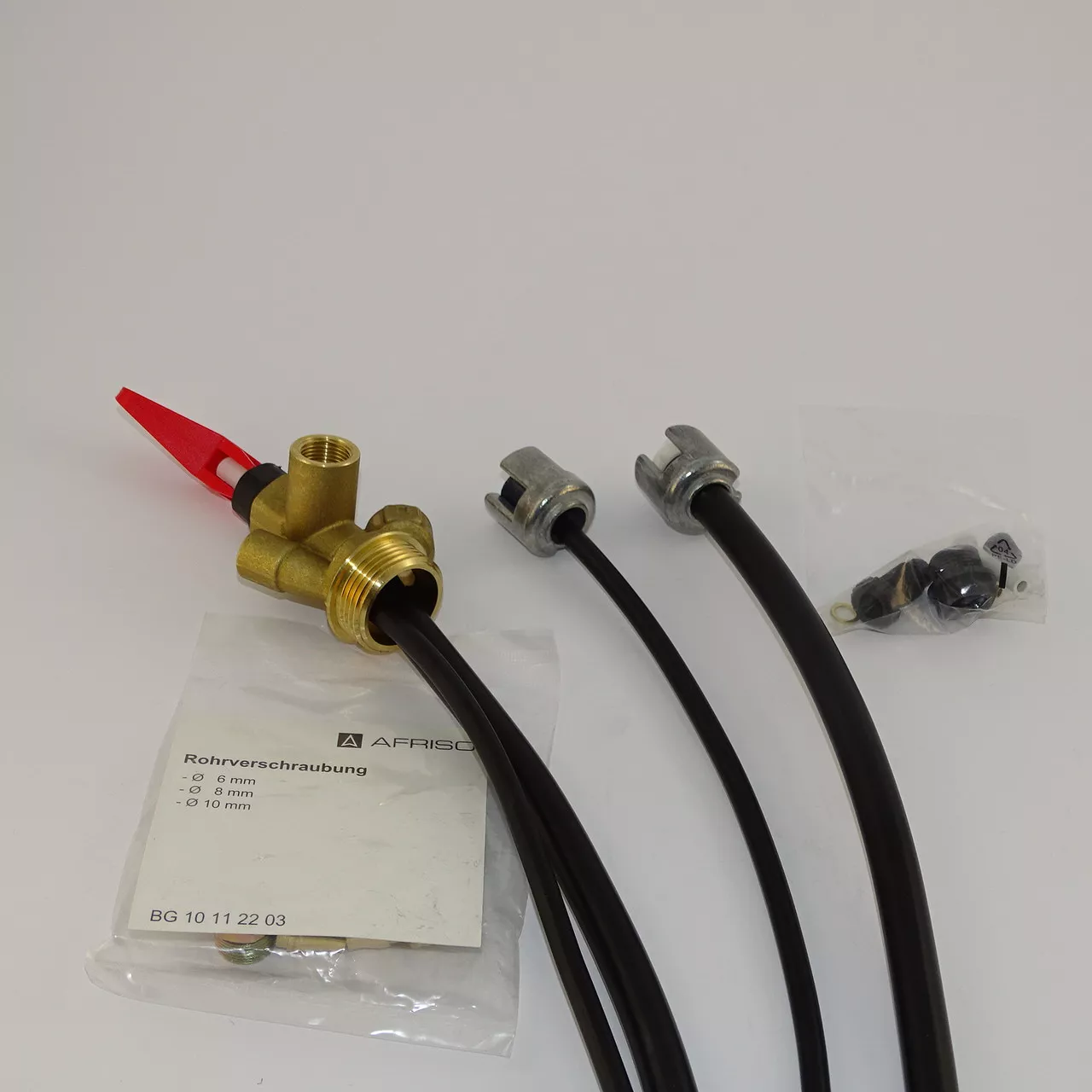

1 Stck. Tankentnahmearmatur Afriso Miniflex 3 Anschlußarmatur 3,15 m Heizöltank Entnahme 74310
Hinweise
Produktprüfung & Kompatibilität: Bitte technische Daten und Kompatibilität vor Bestellung anhand der Herstellerangaben prüfen. Maßgeblich sind Herstellerunterlagen und Produktbeschreibung. Irrtümer vorbehalten.
Wichtige Sicherheits- und Installationshinweise
Zur Vermeidung von Personen-, Gesundheits-, Sach- und Vermögensschäden dürfen Montage, Erstinbetriebnahme, Reparatur, Wartung und Inspektionen ausschließlich durch qualifizierte Fachbetriebe durchgeführt werden.
• Arbeiten an Heizungs-, Lüftungs-, Elektro-, Gas-, Öl- und Tankanlagen sowie Trinkwasserinstallationen nur durch zugelassene Fachbetriebe
• Installations-, Betriebs- und Wartungsanleitungen sowie Produkt- und Systemzulassungen zwingend beachten
• Nur zugelassene Abgastechnik bei Wärmeerzeugern verwenden
• Einhaltung aller Inspektions- und Wartungsvorgaben des Herstellers erforderlich
Elektroinstallation
• 3/400V Geräte dürfen nur durch anerkannte Fachbetriebe installiert werden
• Geräte über 12 kW benötigen zusätzlich die Zustimmung des Netzbetreibers
Normen & Vorschriften
Es sind alle relevanten Richtlinien und Regelwerke der DIN, EN, DVGW, VDI und VDE sowie alle aktuell geltenden länderspezifischen Normen, Gesetze und Vorschriften einzuhalten.
