Hersteller: Afriso
Hersteller Nr: 20825

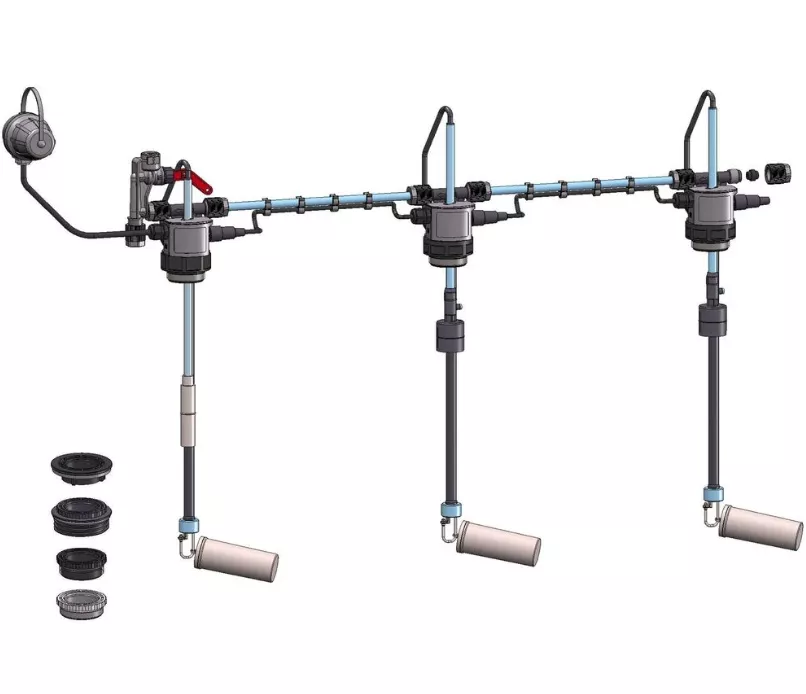

Die Universal Grundeinheit mit Grenzwertgeber dient als Ersatz für das Entnahmesystem bei Batterietankanlagen. Die Grundeinheit ist nicht kommunizierend und die Grenzwertgeber-Kette ist vollständig integriert. Geeignet für die Medien Heizöl (DIN 51603-1), Dieselkraftstoff (EN 590), flüssige Brennstoffe nach DIN SPEC 51603-6 und DIN/TS 51603-8 sowie Bioheizöl und Biodiesel mit max. 30 % FAME (EN 14214). Auch geeignet beim Einsatz der neuen paraffinischen Brennstoffe HVO oder GTL als Beimischung oder zu 100 %. Im ersten Tank, in Füllrichtung gesehen, wird die Grundeinheit mit dem Grenzwertgeber eingebaut. In jeden weiteren Tank der Batterietankanlage kommt eine Erweiterung. Dies gilt bei üblicher Befüllung von oben. Die Verkabelung vom Grenzwertgeber zu den Füllstandbegrenzern der Erweiterungen ist fertig vorkonfektioniert und wird nur zusammengesteckt. In die letzte Erweiterung wird der Abschlussstecker, der mit der Grundeinheit geliefert wird, eingesteckt. Damit ist der Stromkreis geschlossen. In der Verdrahtungsdose der Grundeinheit wird das Verbindungskabel zur Grenzwertgeberarmatur angeschlossen.
Technische Daten:
Anschlussmaß: DN 40 (1 1/2")
Anschluss Saugleitung Innengewinde: 3/8 Zoll
Schlauchlänge [mm]: 2000
Gewicht [kg]: 0,98
Lieferumgfang:
1 x Entnahme Grundeinheit
1 x Grenzwertgeber
1 x Adapterstück M60x4
1 x Adapterstück G2
1 x Adapterstück S75x6
1 x Adapterstück Flansch Ø 68 mm
